Stroj za oblikovanje prirubnica

Zašto odabrati nas

Profesionalni tim

Dobili smo certifikate ISO9001:2008, CE itd. Tako možemo pružiti najprofesionalniju uslugu za klijente s godinama iskustva i profesionalne timove s punom uslugom.



Usluga praćenja tereta

Imamo odličan sustav usluge praćenja, koji može promovirati robu da sigurno i brzo stigne na odredište. Kupci mogu provjeriti status otpreme robe u bilo kojem trenutku putem naše usluge praćenja tereta.

Kontrola kvalitete

Za svaki proces imamo stroge standarde inspekcije i uvijek inzistiramo na tome da je kvaliteta život.

Konkurentna cijena

Imamo profesionalni tim za nabavu i tim za obračun troškova koji pokušavaju smanjiti troškove i dobit i pružiti vam dobru cijenu.

Što je stroj za oblikovanje prirubnica



Stroj za oblikovanje prirubnica vrsta je strojeva za oblikovanje lima koji se koristi za izradu prirubnica u limovima ili pločama. Ovi strojevi dolaze u različitim izvedbama i konfiguracijama, ali općenito rade stezanjem metalnog lima između dvije matrice i primjenom pritiska kako bi ga oblikovali u željeni oblik prirubnice. Dobivena prirubnica može se koristiti u razne svrhe, kao što je ukrućenje strukture ili stvaranje brtve između dviju površina. Strojevi za oblikovanje prirubnica mogu biti ručni ili automatizirani i mogu raditi s različitim debljinama i materijalima, od tankih aluminijskih limova do debelih čeličnih ploča.

First 123 Last 1/3
Prednosti stroja za oblikovanje rubova


Mala veličina i mala težina
Ovaj stroj ima karakteristike kompaktne strukture, male veličine i male težine jer ne samo da usvaja prijenosnu strukturu nove tehnologije, ulazna osovina i izlazna osovina su na istoj osi, već također ima izravnu vezu s motorom.



Visoka mehanička učinkovitost, malo kvarova i dug životni vijek
Glavni prijenosni mrežni dijelovi stroja izrađeni su od visokokvalitetnog vezanog čelika, a krajnji ležaj radnog valjka podupire ležaj proizveden stranom tehnologijom, koji ima veliku nosivost i smanjuje gubitak snage uzrokovan trenjem. Stoga stroj ima dobre mehaničke performanse, dobru otpornost na habanje i trenje kotrljanja, tako da ima manje kvarova i dug životni vijek.



Pouzdan i stabilan rad
Ovaj stroj je uključen s više zubaca tijekom prijenosa, tako da može raditi stabilno i pouzdano uz nisku buku.



Praktična demontaža i jednostavno održavanje
Njegov stroj ima ukupnu strukturu, razuman dizajn, jaku krutost, jednostavno rastavljanje i jednostavno održavanje.


Koje su primjene stroja za oblikovanje prirubnica

01/

Industrija HVAC (grijanje, ventilacija i klimatizacija).
Strojevi za oblikovanje prirubnica naširoko se koriste za proizvodnju zračnih kanala, kanala za klimatizaciju i ventilacijskih kanala. Ovi strojevi mogu proizvesti prirubnice različitih oblika i veličina, koje su bitne za spajanje kanala.

02/

Automobilska industrija
Strojevi za oblikovanje prirubnica koriste se za proizvodnju različitih dijelova automobila, poput ispušnih sustava, kočionih sustava i spremnika goriva. Rubovi s prirubnicama osiguravaju čvrsto i sigurno prianjanje, što je važno za osiguranje sigurnosti i dugovječnosti vozila.

03/

Zrakoplovna industrija
Strojevi za oblikovanje prirubnica koriste se za proizvodnju komponenti za zrakoplovne motore, kao što su cijevi s prirubnicama, cijevi i posude pod tlakom. Preciznost i točnost strojeva za oblikovanje prirubnica ključni su za proizvodnju komponenti s visokim standardima performansi.

04/

Građevinska industrija
Strojevi za oblikovanje prirubnica koriste se za proizvodnju konstrukcijskih komponenti, kao što su grede, stupovi i konzole, kojima su potrebni rubovi s prirubnicama za spajanje s drugim komponentama.

05/

Industrija namještaja
Strojevi za oblikovanje prirubnica koriste se za proizvodnju metalnih dijelova namještaja kao što su stolice, kreveti, stolovi i ormarići.

06/

Industrija proizvodnje opreme
Strojevi za oblikovanje prirubnica koriste se za proizvodnju metalnih dijelova za opremu kao što su generatori, pumpe, turbine, kompresori i drugo.


Osnovni parametri stroja za oblikovanje rubova

Ukupne dimenzije

Stroj je dugačak 2700 mm, širok 700 mm i visok 1100 mm.

Težina

Stroj je težak oko 850 kilograma.

Model reduktora

Stroj koristi reduktor RV110 s prijenosnim omjerom 25-30.

Snaga motora

Motor ima izlaznu snagu od 3 kW.

Primjenjivi materijal

Stroj je dizajniran za rad s pocinčanim običnim pločama debljine od 0,6 mm do 1,2 mm.

Brzina rada

U prosjeku, stroj radi brzinom od oko 14 metara u minuti.

Ograničenje duljine

Ne postoji ograničenje duljine materijala koji se može obraditi pomoću stroja.

Točnost proizvoda

Pogreška veličine ne prelazi ±0,6 mm, a pogreška kuta ne prelazi ±2 stupnja.

Komponente stroja za oblikovanje rubova

1

Sustav hranjenja:Sustav napajanja stroja za oblikovanje prirubnica odgovoran je za opskrbu sirovinama za proces oblikovanja. Obično uključuje odmotavač, uređaj za izravnavanje i valjak za ulaganje.

2

Sustav oblikovanja:Sustav oblikovanja koristi tehnologiju oblikovanja valjaka za oblikovanje sirovog materijala u željeni profil prirubnice. Role su pažljivo dizajnirane za stvaranje preciznog oblika i dimenzija potrebnih za specifičnu primjenu.

3

Sustav rezanja:Nakon što je prirubnica oblikovana, sustav za rezanje je odvaja od ostatka materijala. Ovaj sustav može uključivati ​​škare ili nož za rezanje, koji može biti mehanički ili hidraulički.

4

Kontrolni sustav:Kontrolni sustav upravlja cijelim proizvodnim procesom, uključujući sustave za hranjenje, oblikovanje i rezanje. Uključuje PLC (Programmable Logic Controller) i HMI (Human-Machine Interface) za praćenje i kontrolu parametara stroja kao što su brzina, napetost i duljina rezanja.

5

Sustav podrške:Noseći sustav uključuje okvir, valjke i ležajeve koji drže sustav za oblikovanje na mjestu i pružaju stabilnost tijekom procesa oblikovanja i rezanja.

6

Hidraulični sistem:Hidraulički sustav pokreće sustav za rezanje i osigurava potreban pritisak za učinkovit rad sustava za oblikovanje. Uključuje pumpu, motor i razne ventile i cilindre.

7

Električni sustav:Električni sustav uključuje sve ožičenje, senzore, prekidače i motore potrebne za napajanje stroja. Također uključuje sigurnosne značajke kao što su gumbi za hitno zaustavljanje i sigurnosne zaštite za zaštitu operatera od nezgoda.

Auto Duct Line Pipe Making Machine

Kako radi stroj za oblikovanje rubova





Priprema materijala

Prije svega, operater treba pripremiti metalnu ploču, obično koristeći pocinčanu ploču ili ploču od nehrđajućeg čelika. Veličina i debljina ploče trebaju zadovoljiti zahtjeve dizajna.

Ulaganje listova

Stavite lim na uređaj za uvlačenje stroja za oblikovanje prirubnica i osigurajte točan položaj i pozicioniranje lima.

Pozicioniranje i oblikovanje

Stroj za oblikovanje prirubnice locira metalni lim u ispravan položaj pomoću uređaja za pozicioniranje. Zatim se lim strojnom obradom preša, reže i obrubljuje valjcima ili alatima za rezanje kako bi se postupno formirao oblik i struktura prirubnice.

Podešavanje valjka ili alata

U skladu s debljinom metalnog lima i željenim oblikom prirubnice, potrebno je prilagoditi položaj, kut i razmak valjka ili alata kako bi se osigurala točnost i dosljednost u procesu oblikovanja.

Završetak oblikovanja

Nakon niza operacija valjanja, rezanja i prirubnice, metalni lim konačno formira potpuni oblik prirubnice. Princip rada stroja za oblikovanje prirubnica temelji se na djelovanju mehaničke sile. Metalna ploča se obrađuje i oblikuje valjcima ili alatima za rezanje, a na kraju se oblikuje prirubnica. Cijeli proces zahtijeva od operatera prilagodbu prema zahtjevima dizajna i opreme kako bi se osigurala točnost i kvaliteta pozicioniranja, obrade i oblikovanja lima.

Sigurnosne upute za rad stroja za oblikovanje prirubnice


Upoznat s uputama za rukovanje

Prije rada sa strojem za oblikovanje prirubnice, morate pažljivo pročitati i razumjeti priručnik za upotrebu opreme. Poznavanje funkcija, performansi, radnih postupaka i sigurnosnih zahtjeva opreme osnova je za osiguranje sigurnog rada.

Osobna zaštitna oprema

Tijekom rada operateri trebaju nositi odgovarajuću osobnu zaštitnu opremu, uključujući naočale, čepiće za uši ili štitnike za uši, radne rukavice i neklizajuće cipele. Ova oprema može učinkovito zaštititi operatere od mogućih ozljeda.

Pregled opreme

Prije uporabe stroja za oblikovanje prirubnica mora se izvršiti sveobuhvatan pregled opreme. Uvjerite se da su svi sigurnosni štitovi, zaštitne naprave i pričvrsni elementi netaknuti i da su radni dijelovi fleksibilni i pouzdani. Ako se pronađe bilo kakva nepravilnost ili oštećenje, treba ga odmah popraviti ili zamijeniti.

Napajanje i električna sigurnost

Osigurajte da je priključak napajanja stroja za oblikovanje prirubnice ispravan i stabilan te da ispunjava sigurnosne zahtjeve. Zabranjeno je rukovati opremom u vlažnom okruženju kako bi se spriječila opasnost od strujnog udara. Izbjegavajte korištenje oštećenih ili zastarjelih kabela i utikača.

Priprema materijala

Pripremite potrebni lim prije rada i osigurajte da zadovoljava zahtjeve specifikacije. Provjerite veličinu, debljinu i kvalitetu površine lima kako biste bili sigurni da je prikladan za oblikovanje i da nema ozbiljnih nedostataka ili deformacija.

Operativne vještine

U skladu s uputama iz priručnika za rukovanje, ispravno namjestite i prilagodite parametre i način rada stroja za oblikovanje prirubnice. Provjerite jesu li alati, valjci i kalupi ispravno postavljeni i izvršite potrebno podmazivanje i održavanje. Slijedite ispravne korake u radu kako biste izbjegli pogreške u radu i opasne radnje.

Savjeti za održavanje stroja za oblikovanje rubova





Redovito čišćenje
Redovito čišćenje stroja za oblikovanje prirubnica neophodno je za uklanjanje svih krhotina, prašine ili prljavštine koja se mogla nakupiti tijekom procesa proizvodnje. Koristite čistu krpu ili četku za brisanje površine uređaja i izbjegavajte upotrebu vode ili drugih sredstava za čišćenje koja mogu oštetiti opremu.



Podmazivanje
Pravilno podmazivanje pokretnih dijelova stroja za oblikovanje prirubnica ključno je za njegov nesmetan rad. Pazite da koristite visokokvalitetna maziva koja preporučuje proizvođač.



Poravnanje
Poravnanje komponenti stroja za oblikovanje prirubnica, kao što su valjci, rezači i glave za oblikovanje, ključno je za njegovu optimalnu izvedbu. Provjerite neporavnanje ili istrošenost dijelova te ih prema potrebi prilagodite ili zamijenite.



Redoviti pregled
Redoviti pregledi stroja za oblikovanje prirubnica pomoći će u ranom otkrivanju problema i spriječiti skupe popravke. Pazite na bilo kakve znakove istrošenosti, oštećenja ili neusklađenosti dijelova i odmah ih riješite.



Obuka operatera
Odgovarajuća obuka operatera stroja je neophodna kako bi se spriječile nezgode tijekom rada. Osigurajte da su zaposlenici koji rukuju opremom adekvatno obučeni i upoznati sa sigurnosnim protokolima.



Preventivni remont
Provedba programa preventivnog održavanja može pomoći u produljenju životnog vijeka stroja za oblikovanje prirubnica i spriječiti kvarove. Zakažite redovite provjere, čišćenje, podmazivanje i druge zadatke održavanja prema preporukama proizvođača.

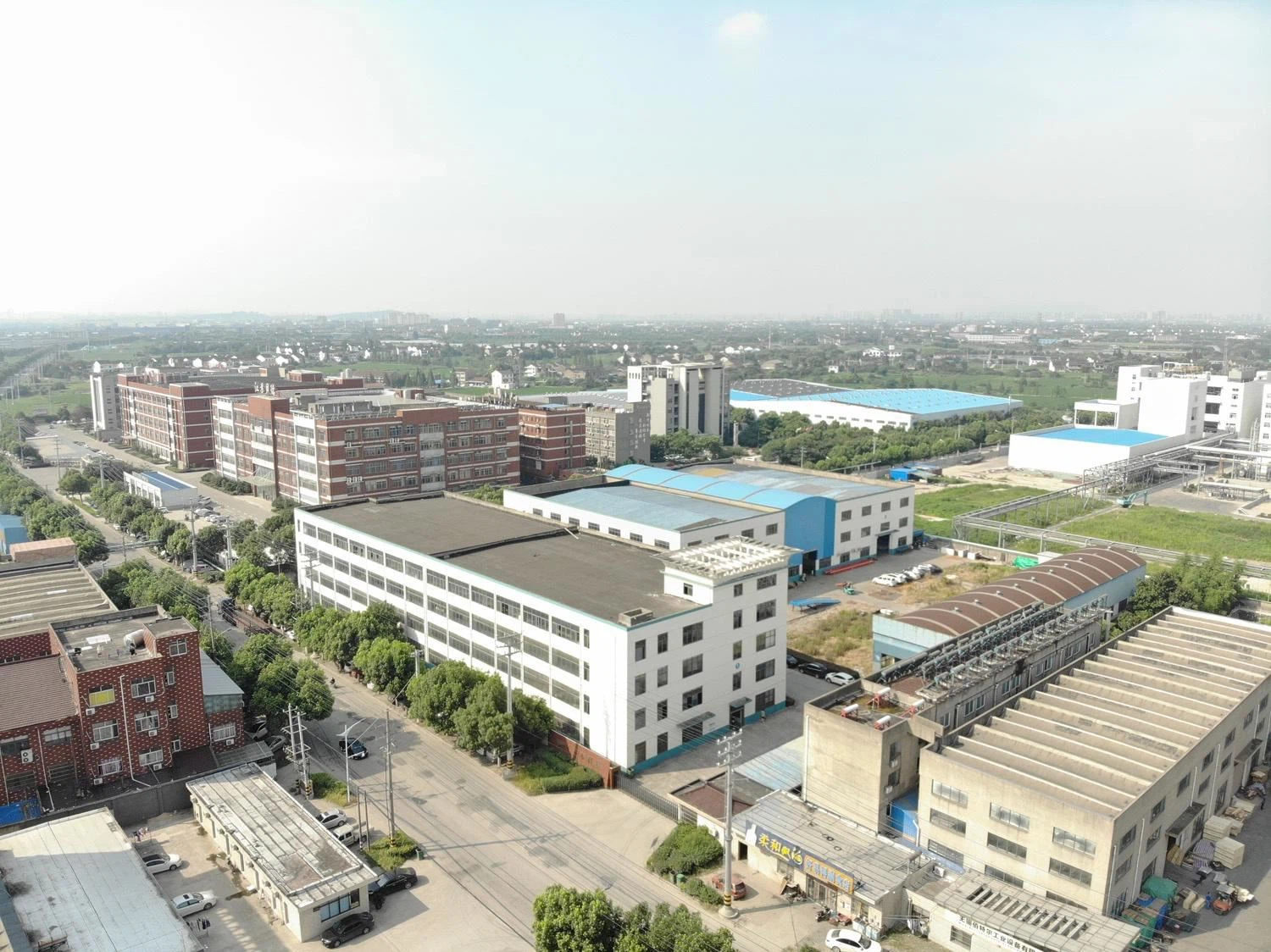

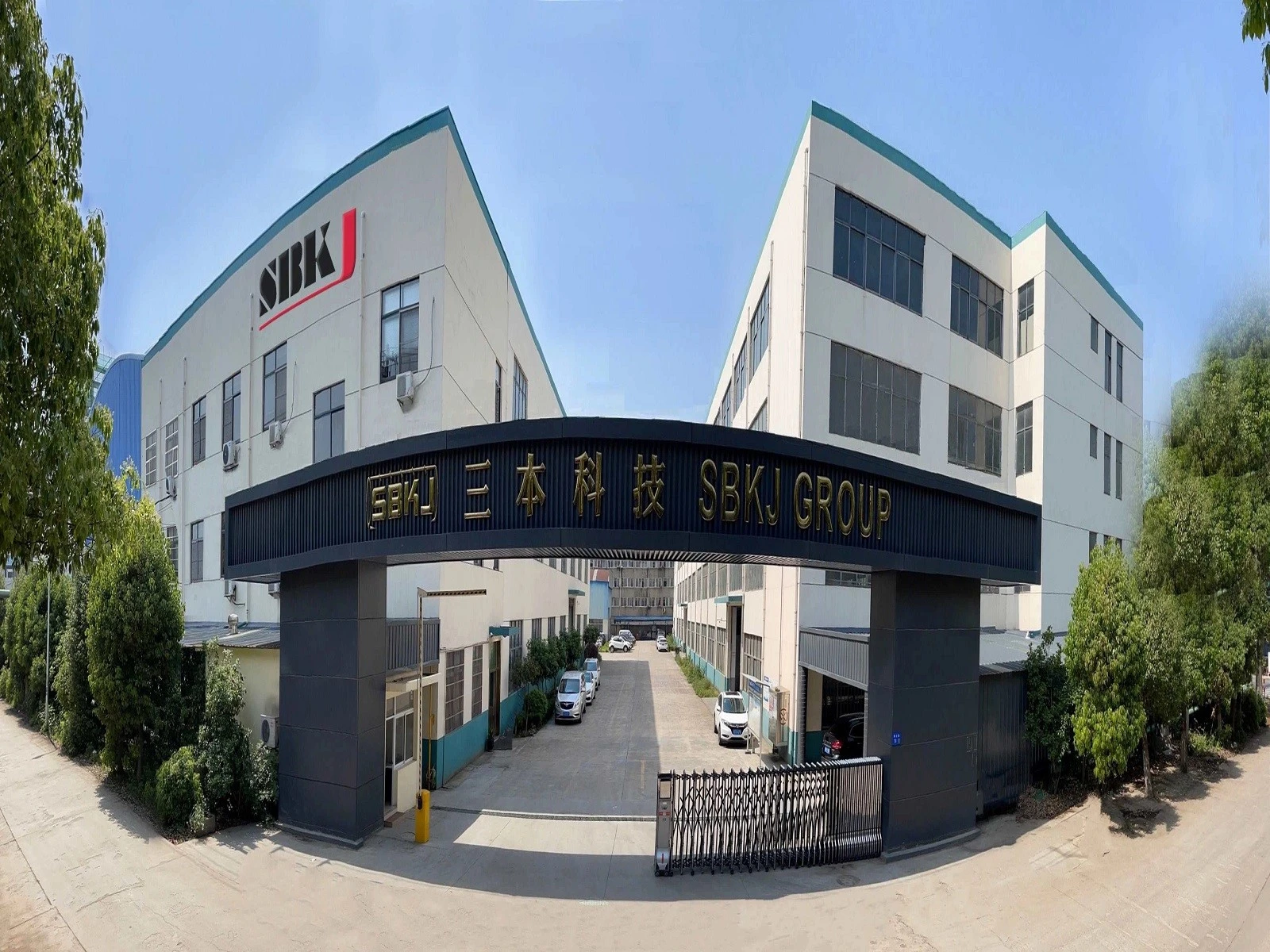

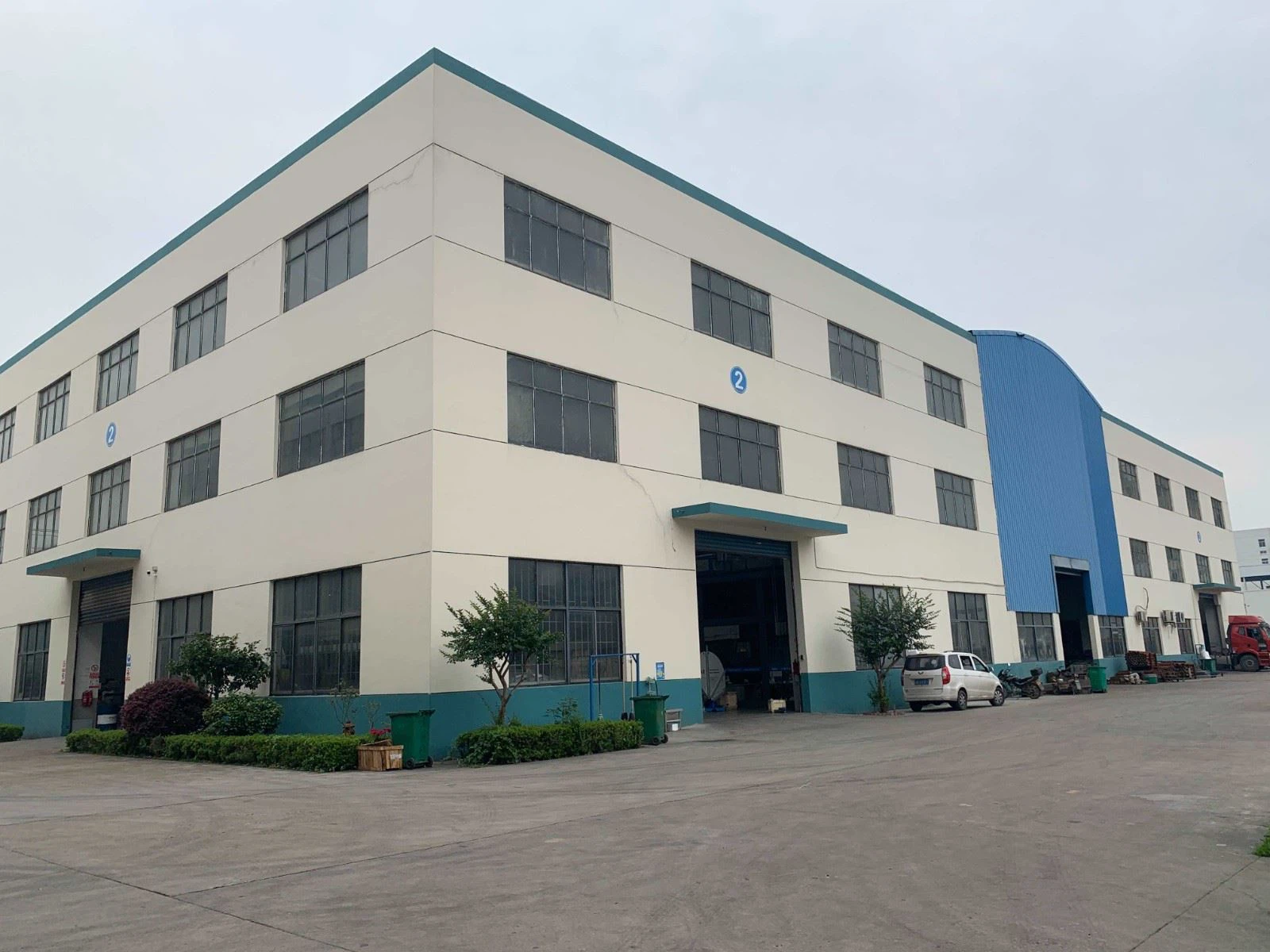

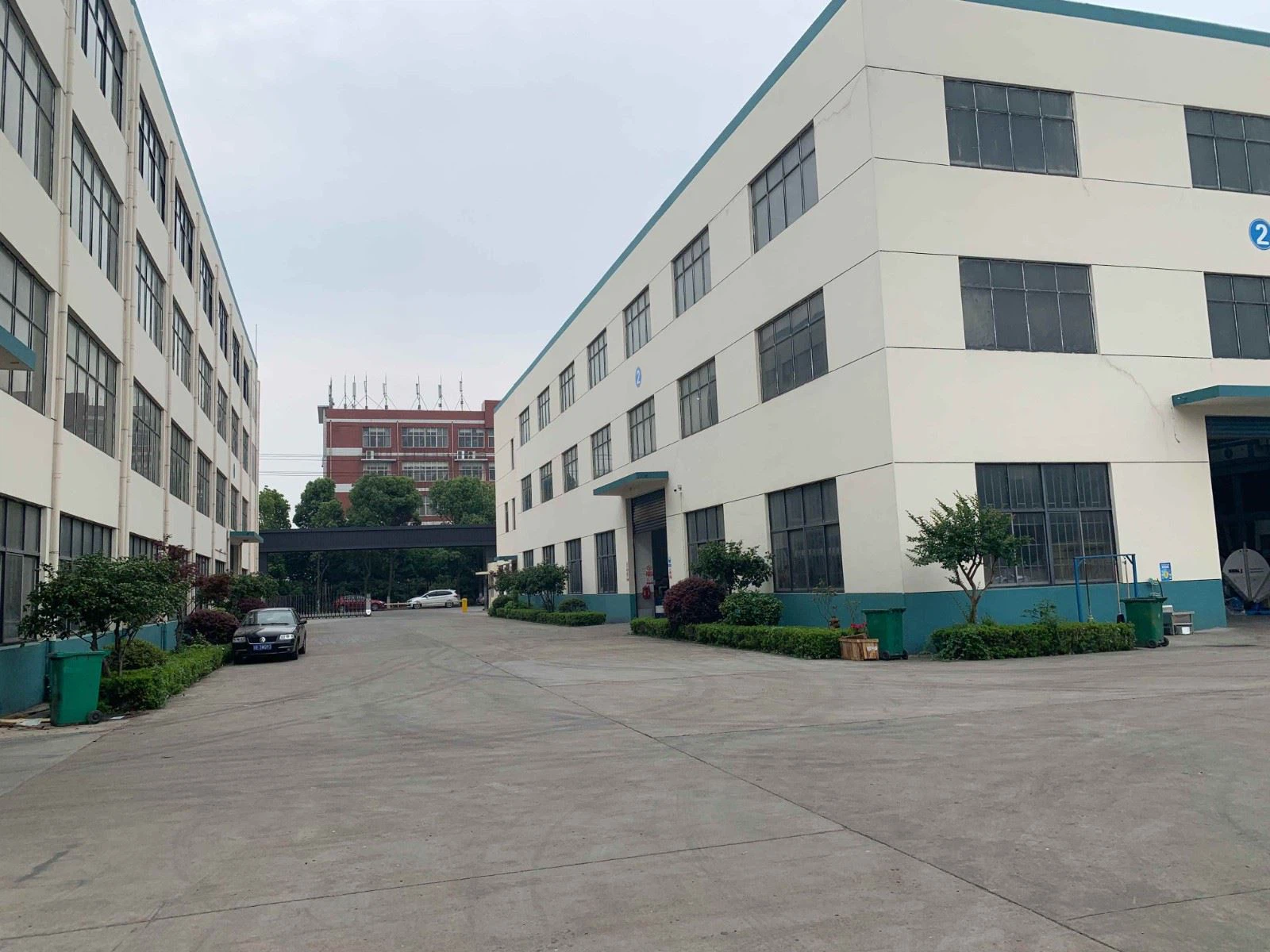

Naša tvornica


SBKJ GROUP, profesionalni dobavljač strojeva za proizvodnju HVAC kanala. Proizvodi se uglavnom sastoje od proizvodne linije za automatske kanale, stroja za izradu pravokutnih kanala i stroja za oblikovanje okruglih/spiralnih kanala. Istraživanje i razvoj tvrtke SBKJ kamen su temeljac za naše automatske strojeve za oblikovanje cijevi koji proizvode kanal više kvalitete uz smanjene troškove proizvodnje. SBKJ je etabliran kao najveći i vodeći inovator u proizvodnji SPIRALNIH KANALOVA s razvojem koji je kamen temeljac za naše automatske strojeve za oblikovanje cijevi koji proizvode kanale više kvalitete uz smanjene troškove proizvodnje. SBKJ je uspostavljen kao najistaknutiji i vodeći inovator u proizvodnji SPIRAL DUCT-a s nekoliko patentiranih izuma, kao što su Flying Slitter i Flying crimper. Osim toga, dostupna je OEM usluga.



202203250958487a65b51d0d494a7bb950524298dea265
202203251039228aca555ab0ba498896e87d49eccf1e1d
202203251040431d0480259e054ad7a648af33a939c0e1
2022032510394175ece4ee1f7e42f294ddd3c6792fde64
tvornica




productcate-800-570




Pitanja

P: Što je stroj za oblikovanje prirubnice?

O: Stroj za oblikovanje prirubnica vrsta je stroja koji se koristi za savijanje i oblikovanje limova u dijelove s prirubnicama. Stroj koristi hidraulički ili mehanički pritisak za oblikovanje metala u određeni oblik.

P: Koje su primjene stroja za oblikovanje prirubnica?

O: Stroj za oblikovanje prirubnice koristi se u proizvodnji raznih proizvoda kao što su HVAC kanali, ispušni sustavi i drugi metalni proizvodi koji zahtijevaju rub s prirubnicom. Stroj za oblikovanje prirubnice je uređaj koji se koristi u obradi metala za stvaranje prirubnice na listu metal. Prirubnica se može koristiti u razne svrhe, kao što je spajanje dva komada metala zajedno ili dodavanje čvrstoće metalnoj ploči.

P: Koje su vrste strojeva za oblikovanje prirubnica dostupne na tržištu?

O: Vrste strojeva za oblikovanje prirubnica dostupnih na tržištu su ručni, mehanički, hidraulički i pneumatski. Strojevi za oblikovanje prirubnica obično mogu raditi s različitim materijalima, uključujući čelik, aluminij, bakar i druge legure.

P: Koje čimbenike treba uzeti u obzir pri odabiru stroja za oblikovanje prirubnice?

O: Čimbenici koje treba uzeti u obzir pri odabiru stroja za oblikovanje prirubnice su proizvodni kapacitet, debljina metalnog lima, potrebna vrsta prirubnice i proračun.

P: Koje sigurnosne mjere treba poduzeti tijekom rada sa strojem za oblikovanje prirubnice?

O: Sigurnosne mjere koje treba poduzeti tijekom rada sa strojem za oblikovanje prirubnica uključuju nošenje odgovarajuće zaštitne opreme kao što su rukavice i sigurnosne naočale, osiguravanje da je stroj ispravno uzemljen i održavanje radnog područja čistim i bez opasnosti. Dodatno, zaposlenici bi trebali biti obučeni o tome kako sigurno koristiti stroj.

P: Koje je održavanje potrebno za stroj za oblikovanje prirubnice?

O: Redovito održavanje kao što je podmazivanje, čišćenje stroja i provjera bilo kakvih znakova istrošenosti potrebno je kako bi stroj za oblikovanje prirubnice učinkovito funkcionirao. Treba pažljivo slijediti upute proizvođača kako bi se osiguralo da stroj radi kako je predviđeno.

P: Koliki je životni vijek stroja za oblikovanje prirubnice?

O: Životni vijek stroja za oblikovanje prirubnica ovisi o različitim čimbenicima kao što su uporaba, održavanje i kvaliteta stroja. Općenito, dobro održavan stroj može trajati nekoliko godina. Korištenje stroja za oblikovanje prirubnica može pomoći u povećanju produktivnosti smanjenjem vremena i truda potrebnih za ručno stvaranje prirubnica. Također može pomoći u osiguravanju dosljednih i točnih oblika prirubnice.

P: Koji su uobičajeni problemi koji se mogu pojaviti tijekom rada stroja za oblikovanje prirubnica?

O: Uobičajeni problemi koji se mogu pojaviti tijekom rada stroja za oblikovanje prirubnice uključuju neusklađenost metalnog lima, prekomjerno trošenje i habanje stroja i probleme s hidrauličkim ili mehaničkim komponentama. Redovito održavanje i pravilna uporaba mogu smanjiti vjerojatnost pojave ovih problema.

P: Kako mogu odabrati pravi stroj za oblikovanje prirubnice za svoje potrebe?

O: Prilikom odabira stroja za oblikovanje prirubnica, uzmite u obzir čimbenike kao što su veličina stroja, materijali s kojima može raditi te vrsta i složenost prirubnica koje može izraditi. Također je važno uzeti u obzir izvor napajanja stroja i sve dodatne značajke koje on može ponuditi.

P: Koje su prednosti korištenja stroja za oblikovanje prirubnica?

O: Prednosti korištenja stroja za oblikovanje prirubnica uključuju povećanu učinkovitost, preciznost i dosljednost u procesu proizvodnje. To može rezultirati nižim troškovima proizvodnje i višom kvalitetom proizvoda.

P: Koje su vrste strojeva za oblikovanje prirubnica dostupne?

O: Dostupno je nekoliko vrsta strojeva za oblikovanje prirubnica, uključujući pneumatske, hidraulične i električne modele. Svaka vrsta ima svoje jedinstvene značajke i prednosti, ovisno o specifičnim potrebama korisnika.

P: Koje su prednosti korištenja stroja za oblikovanje prirubnica?

O: Strojevi za oblikovanje prirubnica nude nekoliko prednosti u odnosu na ručne ili tradicionalne metode oblikovanja prirubnica. Oni su brži, učinkovitiji i daju dosljedne rezultate uz manje rada. Oni također omogućuju visok stupanj točnosti i preciznosti u proizvedenim oblicima prirubnica.

P: Koje čimbenike treba uzeti u obzir pri odabiru stroja za oblikovanje prirubnica?

O: Čimbenici koje treba uzeti u obzir pri odabiru stroja za oblikovanje prirubnice uključuju materijale koji se oblikuju, potreban oblik i veličinu prirubnice, obujam proizvodnje i raspoloživi podni prostor. Ostali čimbenici mogu uključivati ​​značajke stroja kao što su automatizirano dopremanje materijala, računalna kontrola ili opcije alata.

P: Za koje se primjene koriste strojevi za oblikovanje prirubnica?

O: Stroj za oblikovanje prirubnice vrsta je stroja za oblikovanje lima koji se koristi za savijanje metalnog lima i davanje ruba s prirubnicom. Prirubnice se mogu proizvoditi u različitim oblicima i veličinama ovisno o primjeni. Strojevi za oblikovanje prirubnica obično se koriste u proizvodnji limova, HVAC, automobilskoj i zrakoplovnoj industriji, kao iu proizvodnji kanala i ventilacijskih sustava.

P: Što je proces formiranja?

O: Oblikovanje materijala ima za cilj dati mu određeni oblik, slijedeći niz specifičnih tehnika. Ovaj proces omogućuje preoblikovanje dijela bez dodavanja ili uklanjanja materijala u metalurgiji. Proizvođači to mogu izvesti zahvaljujući različitim metodama. Flanging je tehnologija lijepljenja i oblikovanja koja se koristi u oblikovanju lima. Savijanjem preko ruba metalnih limova pomoću stroja za prirubnice, proces ojačava savijeni rub ili stvara spoj koji se sastoji od više komponenti.

P: Kako se stroj za oblikovanje prirubnice razlikuje od ostalih vrsta strojeva za oblikovanje?

O: Strojevi za oblikovanje prirubnica dizajnirani su posebno za oblikovanje prirubnica na limu, dok se druge vrste strojeva za oblikovanje mogu koristiti za različite vrste operacija oblikovanja, poput savijanja, savijanja ili oblikovanja.

P: Koje sigurnosne mjere treba poduzeti kada koristite stroj za oblikovanje prirubnica?

O: Operateri strojeva za oblikovanje prirubnica trebaju nositi odgovarajuću zaštitnu opremu, kao što su rukavice i zaštitne naočale. Također ih treba obučiti kako sigurno rukovati strojem i kako reagirati na potencijalne opasnosti.

P: Što je primjer stroja za oblikovanje rubova?

O: U ovom procesu primjenjujemo naprezanja koja mogu biti u obliku napetosti, kompresije, smicanja itd. kako bismo deformirali sirovinu. Primjeri procesa oblikovanja su proizvodnja lima, kovanje, valjanje, ekstruzija, izvlačenje žice, valjanje navoja, rotacijsko ljuljanje i tako dalje

P: Koja je razlika između oblikovanja i kovanja?

O: I kovanje i oblikovanje dizajnirani su za manipuliranje veličinom i/ili oblikom metalnih izradaka. Razlika između njih je u tome što kovanje uključuje upotrebu udaraca pod pritiskom za deformiranje metalnih obradaka, dok oblikovanje uključuje upotrebu mehaničke deformacije.

P: Koja je razlika između procesa oblikovanja i obrade?

O: Prednosti procesa oblikovanja metala uključuju nedostatak rasipanja sirovog materijala, bolja mehanička svojstva proizvoda i bržu stopu proizvodnje. Strojna obrada je proces uklanjanja materijala u obliku strugotine pomoću alata u obliku klina.
